隔離開關
隔離開關

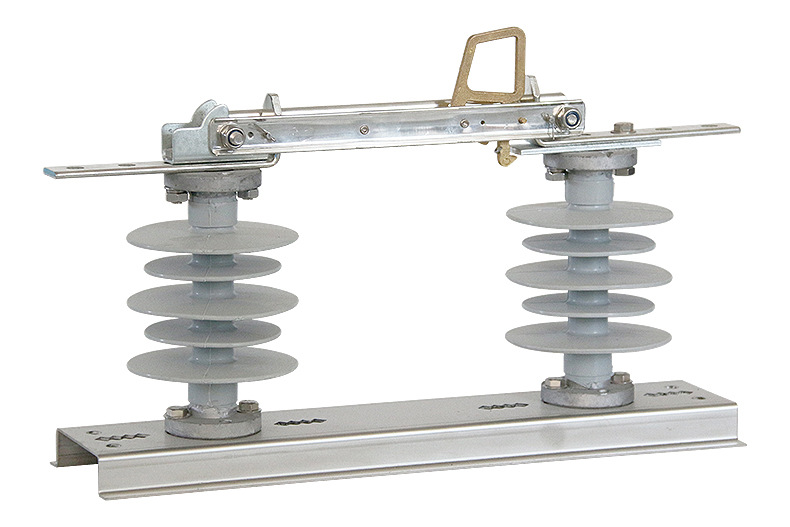

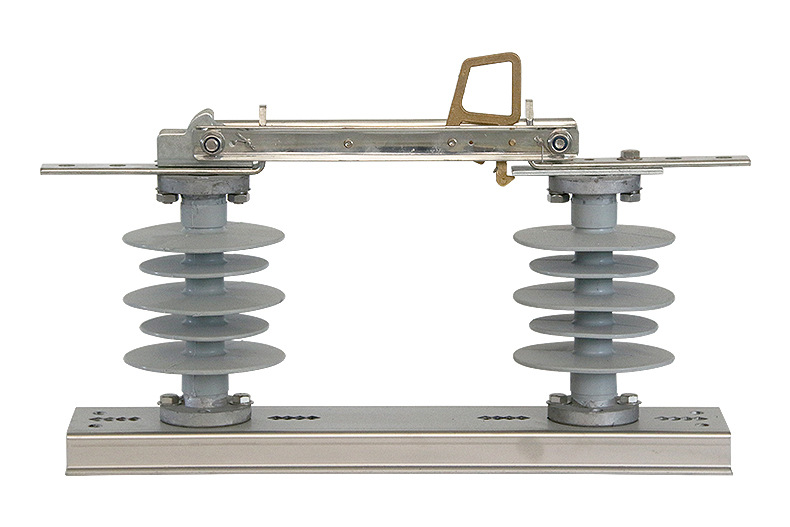

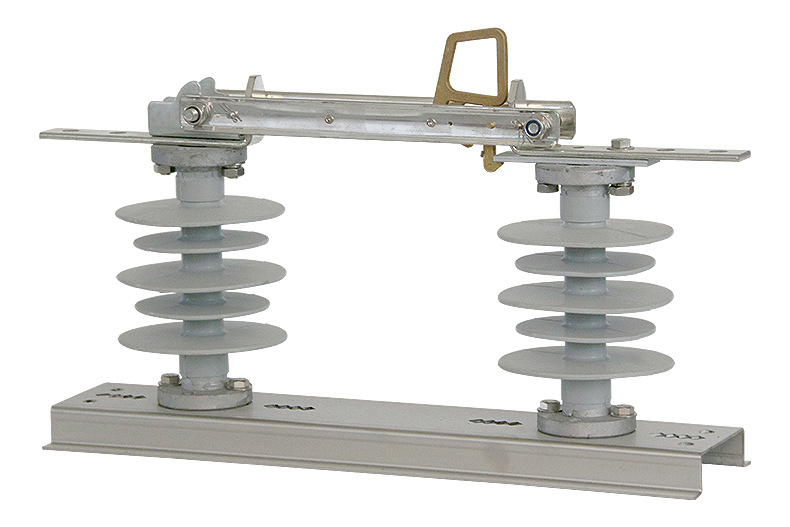

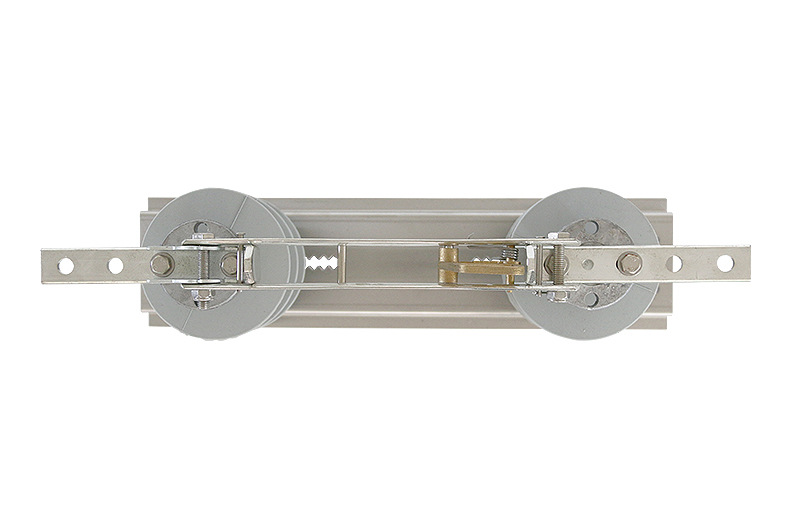

供應高壓隔離開關GN30-10D型旋轉式戶內高壓隔離開關”詳細介紹
|
概述
|
|
GN30-10D型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關，主要結構是在三相共底架的上、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。GN30-10D型開關是在GN30-12型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需要。本產品設計緊湊、占用空間小、絕緣能力強、易于安裝調整，其性能符合GB1985-89《交流高壓隔離開關和接地開關》的要求，適用于額定電壓12kV交流50Hz及以下戶內系統中，作為在有電壓無負載情況下，分合電路之用?？膳c高壓開關柜配套使用，也可單獨使用。
|
|
主要技術參數
|
|
項目\參數\產品型號規格
|
GN30-12/400-12.5
|
GN30-12/630-20
|
GN30-12/1000-31.5
|
GN30-12/1250-31.5
|
|
GN30-12D/400-12.5
|
GN30-12D/630-20
|
GN30-12D/1000-31.5
|
GN30-12D/1250-31.5
|
|
額定電壓（kV）
|
10
|
|
高電壓（kV）
|
12
|
|
額定電流（A）
|
400
|
630
|
1000
|
1250
|
|
熱穩定電流（kA）
|
12.5
|
20
|
31.5
|
|
熱穩定時間
|
4
|
|
動穩定電流（kA）
|
31.5
|
50
|
80
|
|
額定絕緣水平
|
額定沖擊電壓（kV）
|
相間、相地75、斷口85
|
|
1min工頻耐壓
|
相間、相地42、斷口48
|
|
|
GN30-10D外形及安裝尺寸
|
